LA RISOLUZIONE DELLE EMERGENZE IDROPOTABILI MEDIANTE SERBATOI SOTTERRANEI DI INTEGRAZIONE DEI BACINI ARTIFICIALI
1. PREMESSA
Nelle regioni, soprattutto del meridione d’Italia, afflitte da sistematiche crisi nel rifornimento idrico, si usa ricorrere all’utilizzazione dell’acqua accumulata, durante antecedenti periodi di intensa piovosità, in bacini artificiali creati mediante dighe di ritenuta. Sono ben noti gli inconvenienti che tali opere, a fronte dei notevoli contributi offerti per la disponibilità di portate idriche al variare delle condizioni meterologiche durantrel’intera annata, presentano per quanto riguarda l’impatto ambientale e per il pericolo di franamento delle sponde dei laghi. Se si aggiungono il problema delle rilevanti perdite d’acqua dagli invasi per l’evaporazione causata da irraggiamento solare e quello dell’interramento cui gli stessi sono inevitabilmente soggetti e che finirà per comprometterne in futuro la funzionalità, si ottiene un quadro niente affatto incoraggiante della situazione. In realtà regioni come la Sicilia o la Sardegna dove ingenti sono stati i capitali profusi per la costruzione di opere come quelle indicate, il problema del rifornimento idropotabile della popolazione è lungi dall’essere risolto né si può prevedere lo sia in un futuro più o meno lontano quando l’aumento dei consumi specifici richiederà volumi d’acqua ancora maggiori. Viste le premesse non si ritiene logico continuare nell’azione intrapresa e cioè riempire il territorio di dighe e laghi artificiali come quelli descritti. Occorre invece ricercare soluzioni diverse, che si integrino perfettamente con quelle citate aumentando la disponibilità d’acqua senza provocare danni all’ambiente. Saranno gli studi in corso per la ricarica artificiale di falda, quelli per la creazione, mediante diaframmi di impermeabilizzazione, di capaci bacini sotterranei ed altre ricerche del genere, tutte tese a trasferire nel sottosuolo gran parte dei servizi dannosi in superficie, che produrranno in futuro risultati molto interessanti. Nel frattempo una delle soluzioni dalla quale si possono ottenere immediati grandi benefici si ritiene possa essere la costruzione di grandi serbatoi costituiti da gallerie in roccia secondo le indicazioni sommariamente riportate nel presente lavoro.
2. CARATTERISTICHE GENERALI DELLE OPERE PROPOSTE
Lo scopo da raggiungere con le opere in progetto consiste soprattutto nella raccolta, nel territorio interessato, del maggior quantitativo d’acqua possibile ed inoltre nel garantirne la conservazione per un lungo periodo senza che le sue caratteristiche chimico-fisiche ed organolettiche abbiano a subire alterazioni di rilievo. Il manufatto che meglio vi si presta è senza dubbio il serbatoio galleria scavato nella roccia e rivestito internamente in calcestruzzo che si vuole qui esaminare in dettaglio. Si tratta in pratica a di adibire un’opera come il tunnel, che normalmente è usato per scopi completamente diversi come sono ad esempio quelli legati alla viabilità oppure all’adduzione dell’acqua degli impianti idroelettrici, ad un uso insolito come è quello di fungere da grande contenitore d’acqua potabile. Il serbatoio che così si ricava, avendo una modesta sezione trasversale ma un notevolissimo sviluppo longitudinale, ha la caratteristica saliente di poter percorrere, grazie appunto alla sua notevolissima lunghezza, ampi territori e quindi di andare, previo un attento studio del suo tracciato, a raccogliere l’acqua lì dove essa è reperibile. La galleria ha infatti un solo vincolo dato dalla necessità di mantenere per tutto il suo sviluppo una quota costante nel mentre il suo tracciato è completamente libero di svolgersi in una direzione qualsiasi e quindi può essere rettilineo, curvo, a maglia chiusa od aperta, a percorso singolo o ramificato: in altri termini può svolgersi ovunque le particolari condizioni progettuali lo richiedano. E’ da notare come nessuno dei manufatti che si utilizzano normalmente per invasare grandi volumi d’acqua possiede caratteristiche simili. Non le possiedono ad esempio i serbatoi costituiti da grandi vasche in cemento armato la cui capacita di invaso è concentrata in spazi più ristretti possibile, non i laghi artificiali il cui bacino imbrifero sotteso comprende una sola valle o, al massimo qualche altra situata nelle vicinanze quando è possibile collegarla ad esso tramite gallerie o canali di gronda. Quello citato è uno dei vantaggi che presenta la galleria/serbatoio che preme far rilevare fin da queste prime righe. Si vedrà nel prosieguo come ci siano altre condizioni per rendere l’opera assolutamente consigliabile nonostante il suo elevato costo di costruzione.
Immaginiamo ora di operare in un territorio densamente popolato la cui alimentazione idrica sia, ad esempio, affidata a due bacini artificiali costruiti nell’entroterra montagnoso e posti ad una distanza di circa 25 Km l’uno dall’altro. Ognuno dei due bacini raccoglie le acque della rispettiva vallata che, durante periodi di grande siccità, non è però sufficiente per soddisfare il fabbisogno anche a causa della notevole dispersione d’acqua per evaporazione a seguito dell’irraggiamento solare. Nel territorio interposto tra i due invasi esistono alcuni compluvi nei quali, durante i periodi piovosi, si scaricano a valle, inutilizzati, notevoli volumi d’acqua che, se fossero invece raccolti ed accumulati, apporterebbero un notevole contributo alla risoluzione del problema. E’ questo l’ambiente ideale per adottare la soluzione tecnica prima descritta e cioè la costruzione di una grande galleria/serbatoio che collega tra di loro i due invasi pur essendo ubicata più a valle e a notevole profondità sotto il suolo. Il suo andamento è all’incirca parallelo alle curve di livello del terreno e quindi interseca o meglio sottopassa tutte le vallette ed i compluvi, nessuno escluso, che si trovano nel territorio, rendendo possibile la raccolta delle acque che le percorrono, nonché il suo accumulo all’interno della galleria medesima dove, al fresco ed al buio, tali acque possono conservarsi inalterate fino al momento del consumo. Il diametro della galleria, da decidersi in funzione delle necessità locali ma comunque non inferiore a 6 metri, consente di realizzare grandissimi volumi di invaso. Ad esempio scegliendo un diametro di 10 m. totalmente compatibile con le moderne tecnologie di scavo, si ottiene un volume utile di serbatoio pari a 75000 mc al chilometro quindi per l’intero percorso in argomento si ha un invaso totale di ben due milioni di mc.circa.
La presa delle acque ha luogo mediante altrettante briglie costruite attraverso il fosso o la valletta intersecata dalla galleria nel mentre capaci vasche di decantazione, filtrazione e disinfezione da costruirsi anch’esse nel sottosuolo con le modalità che saranno più avanti indicate, consentono di effettuare il trattamento necessario per immagazzinare nella galleria acqua potabile cioè pronta ad essere consegnata all’utenza. Da rilevare come lo scavo delle gallerie in roccia ha la caratteristica di richiamare all’interno le acque delle falde che si trovano nel soprastante terreno soprattutto quando, come succede frequentemente, sono presenti fessurazioni o faglie nell’ammasso roccioso attraversato dalle opere. Questo fatto, che normalmente costituisce un notevole impedimento per il prosieguo dei lavori di scavo, nel nostro caso rappresenta un grande vantaggio in quanto consente la raccolta di preziosa acqua naturalmente potabile e che va ad aggiungersi a quella raccolta in superficie. A titolo di esempio valga il caso delle gallerie autostradali sotto il Gran Sasso dove è stata captata una portata d’acqua potabile di oltre 1.5 mc al secondo, non prevista in origine ed attualmente utilizzata per alimentare importanti acquedotti del teramano e dell’aquilano.

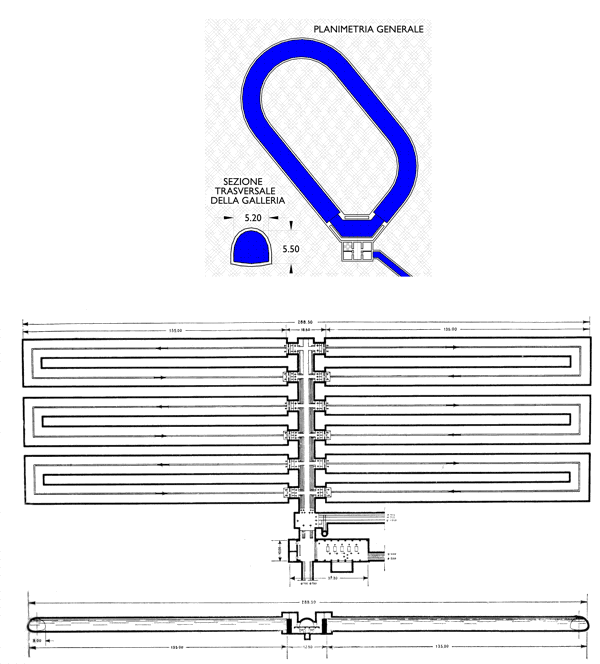

In definitiva l’opera che si propone di eseguire, per integrare la potenzialità dei due invasi artificiali presi ad esempio, è un serpentone sotterraneo dell’estesa di circa 25 Km avente un diametro di circa 10 m, internamente rivestito in calcestruzzo.e quindi con un volume utile totale di circa due milioni di metri cubi . In corrispondenza di ognuna delle vallette sottopassate dalla galleria si costruisce una griglia di presa e, nella finestra di accesso alla galleria principale oppure in apposito manufatto sotterraneo anch’esso scavato in roccia, una capace vasca di decantazione, filtrazione e disinfezione delle acque.
Il grande serbatoio così realizzato costituisce una enorme capacità in grado di effettuare la compensazione trimestrale di tutte le portate d’acqua disponibili e quindi non solo di quelle raccolte come indicato ma anche di quelle prodotte dai due invasi preesistenti che, dopo depurazione, vi possono essere immesse per essere conservate anch’esse al buio e al fresco. I laghi artificiali, così svuotati, restano pronti a raccogliere le acque delle successive piogge.
In definitiva questi sono i vantaggi della galleria/serbatoio:
– nessun danno all’ambiente essendo le opere per la quasi totalità sotterranee;
– nessuna perdita d’acqua per evaporazione, sfioro dei serbatoi o perdita di altro genere;
– possibilità di conservare a lungo l’acqua senza che abbia a subire alterazioni di sorta.
– viene immagazzinata acqua potabile cioè pronta per essere consegnata all’utenza senza alcun ulteriore trattamento;
– costruendo il serbatoio/galleria ad una quota opportuna è possibile recapitare l’acqua a gravità fino al domicilio dell’utenza senza bisogno di pompe;
– vengono intercettate tutte le vallette esistenti nel territorio e quindi sfruttata tutta l’acqua di pioggia che vi precipita nei periodi piovosi;
– viene raccolta l’acqua delle falde sotterranee presenti nel territorio sopra la galleria;
– costruendo delle vasche di decantazione di grande capacità è possibile ottenere la laminazione delle portate di piena evitando danni provocati, durante le piogge eccezionali, da alluvioni o esondazioni dei rii.
3. CONCLUSIONI

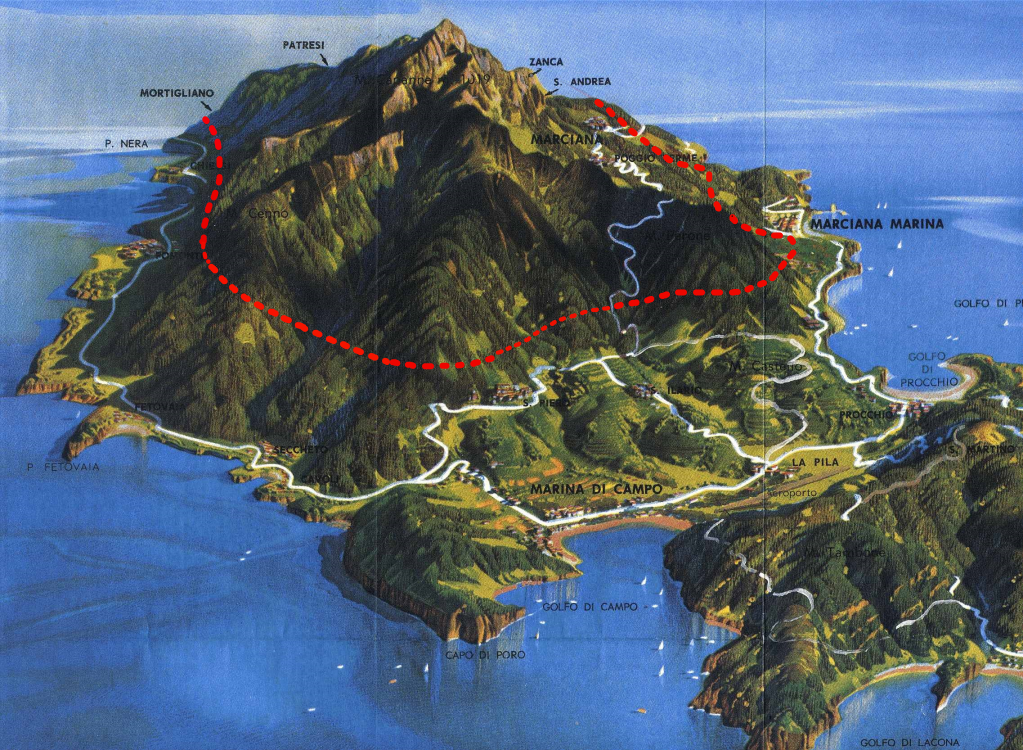

Messo in evidenza che la risoluzione del problema idrico dei territori nei quali scarseggia la disponibilità di fonti perenni non può essere affidato esclusivamente ai laghi artificiali ma che occorre sfruttare il sottosuolo per ricavarvi servizi come quelli idrici che in superficie occupano enormi spazi e provocano danni all’ambiente, si è proposta la realizzazione grandi serbatoi tramite gallerie circolari scavate in roccia. Al vantaggio principale di un’opera del genere che è quello di potere, grazie alla sua notevole estesa longitudinale, percorrere ampi territori e quindi raccogliere le acque piovane di bacini imbriferi molto ampi, se ne aggiungono molti altri puntualmente elencati nella nota. Un esempio completo di serbatoio galleria è in dettaglio descritto nella nota “L’approvvigionamento idrico dell’Ispola df’Elba” visibile in questo stesso
